Redis原理 - RedisObject对象机制
Redis原理 - RedisObject对象机制
为什么会设计RedisObject
在 Redis 中,我们的操作都是使用指令进行,而这些的命令中,用于对键处理的命令占据一大部分。有些指令只能针对某些特定的类型,而有些指令却能够针对所有的类型。但是要正确实现这些命令,必须为不同类型的键设置不同的处理方式。比如删除一个列表键和删除一个字符串键的操作过程是不一样的,在底层就需要调用不同的视线方式。
集合类型有字典和整数集合两种不同的底层实现方式,而用户在对集合进行操作时,并不想关心具体的底层实现是什么样的,只要 Redis 能根据自己的指令,完成对应的功能即可,比如对元素进行添加、删除等操作,具体的实现底层对用户来说是透明的,不可见的。
所以 Redis 必须让每个键都带有类型信息, 并且带有其底层的编码方式,拥有这两个信息时,Redis 才能够准确无误的实现用户的指令。那么 RedisObject 对象起码就应该包含3个属性,类型信息、编码方式、实际数据。
RedisObject
Redis 中的任意数据类型的键和值都会被封装为一个 RedisObject,也叫做 Redis 对象,在/src/server.h
文件中实现如下:
typedef struct redisObject {
unsigned type:4;
unsigned encoding:4; // 共有 11 种编码方式,占据 4 个比特位
unsigned lru:LRU_BITS; /* LRU 表示该对象最后一次被访问的时间,其占用 24 个 bit 位,
便于判断空闲时间太久的key */
int refcount; // 对象引用计数器,计数器为 0 则说明对象无人引用,可以被回收。
void *ptr; // 指针,指向数据的真实存储空间地址。一般为 8 个字节
} robj;
- unsigned type:4占 4 个 bit 位,分别是 string、list、set、zset、hash 对应 0 1 2 3 4
- unsigned encoding:4共有 11 种编码方式,占据 4 个比特位
- unsigned lru:LRU_BITSLRU 表示该对象最后一次被访问的时间,其占用 24 个bit 位,便于判断空闲时间太久的key
- int refcount对象引用计数器,计数器为 0 则说明对象无人引用,可以被回收。
- void *ptr指针,指向数据的真实存储空间地址。一般为 8 个字节
编码方式
Redis 中会根据存储的数据类型不同,选择不同的编码方式,共包含 11 种不同类型:
编号 | 编码方式 | 说明 |
---|---|---|
1 | OBJ ENCODING RAW | raw编码动态字符串 |
2 | OBJ ENCODING INT | Long类型的整数的字符串 |
3 | OBJ_ENCODING_HT | hash表(字典dict) |
4 | OBJ ENCODING ZIPMAP | 已废弃 |
5 | OBJ_ENCODING_LINKEDLIST | 双端链表 |
6 | OBJ ENCODING ZIPLIST | 压缩列表 |
7 | OBJ_ENCODING INTSET | 整数集合 |
8 | OBJ ENCODING SKIPLIST | 跳表 |
9 | OBJ_ENCODING EMBSTR | embstr的动态字符串 |
10 | OBJ_ENCODING QUICKLIST | 快速列表 |
11 | OBJENCODING STREAM | Stream流 |
数据类型
Redis 中根据存储的数据类型不同,选择不同的编码方式。每种数据类型使用的编码方式如下:
数据类型 | 编码方式 | 编号 | 说明 |
---|---|---|---|
OBJ_STRING | int、embstr、raw | 0 | 字符串 |
OBJ_LIST | LinkedList和ZipList(3.2以前)、QuickList(3.2以后) | 1 | 列表 |
OBJ_SET | intset、HT | 2 | 集合 |
OBJ_ZSET | ZipList、HT、SkipList | 3 | 有序集 |
OBJ_HASH | ZipList、HT | 4 | 哈希表 |
注意
这里只有 5 种基本类型,而没有提到 3 种特殊类型,是因为这三种特殊类型的底层是使用OBJ_STRING
来实现的,并没有新的底层实现方式。
命令处理
通过前面的描述,Redis 在执行命令时,需要判断所执行的数据类型和编码方式,则 Redis 执行一个处理数据类型命令的时候,Redis 执行以下步骤:
- 根据给定的key,在数据库字典中查找和他相对应的redisObject,如果没找到,就返回NULL
- 检查redisObject的type属性和执行命令所需的类型是否相符,如果不相符,返回类型错误
- 根据redisObject的encoding属性所指定的编码,选择合适的操作函数来处理底层的数据结构
- 返回数据结构的操作结果作为命令的返回值

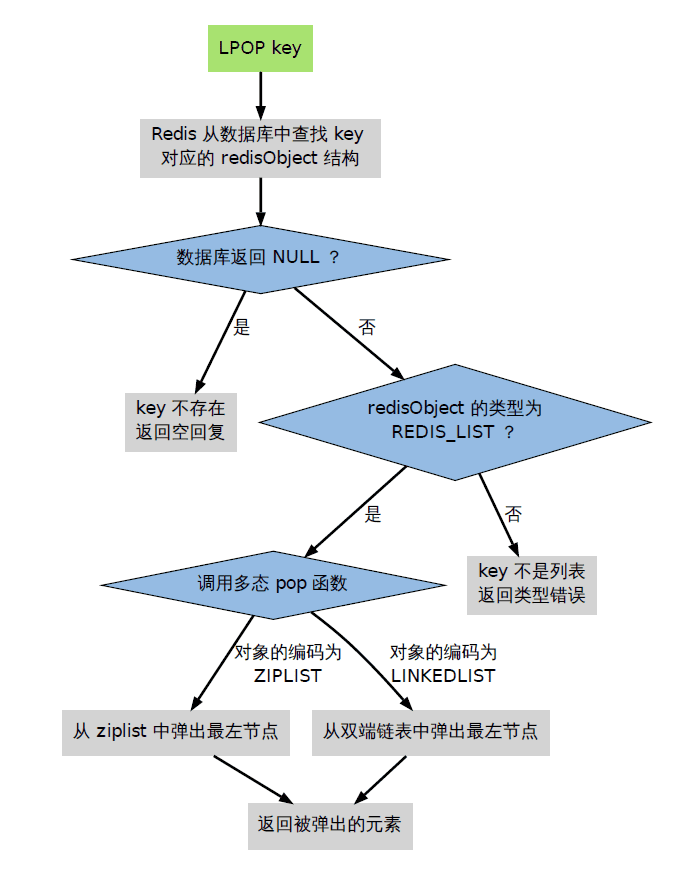

比如现在执行LPOP命令:
对象共享
Redis 一般会把一些常见的值放到一个共享对象中,这样可使程序避免了重复分配的麻烦,也节约了一些CPU时间。
Redis预分配的值对象如下
- 各种命令的返回值,比如成功时返回的OK,错误时返回的ERROR,命令入队事务时返回的QUEUE,等等
- 包括0 在内,小于REDIS_SHARED_INTEGERS的所有整数(REDIS_SHARED_INTEGERS的默认值是10000)
注意
共享对象只能被字典和双向链表这类能带有指针的数据结构使用,只有指针才能够指向任意的地址。而整数集合和压缩列表这些只能保存字符串、整数等实际数据的类型,则无法共享。
为什么redis不共享列表对象、哈希对象、集合对象、有序集合对象,只共享字符串对象?
- 列表对象、哈希对象、集合对象、有序集合对象,本身可以包含字符串对象,复杂度较高。
- 如果共享对象是保存字符串对象,那么验证操作的复杂度为O(1)
- 如果共享对象是保存字符串值的字符串对象,那么验证操作的复杂度为O(N)
- 如果共享对象是包含多个值的对象,其中值本身又是字符串对象,即其它对象中嵌套了字符串对象,比如列表对象、哈希对象,那么验证操作的复杂度将会是O(N的平方)
- 如果对复杂度较高的对象创建共享对象,需要消耗很大的CPU,用这种消耗去换取内存空间,是不合适的。并且对象的复杂度过高,说明对象的个性较大,共性较少,则使用到该对象的次数和频率都会很低。
引用计数器
RedisObject 中有 refcount 属性,为对象引用计数器,用于记录对象引用数量。
当计数器为 0 时,则代表该对象没有被引用,则就不会再被使用,那么说明该对象可以被删除销毁。
当新创建一个对象时,它的refcount属性被设置为1。
当对一个对象进行共享时,Redis 将这个对象的 refcount 加一。
当使用完一个对象后,或者消除对一个对象的引用之后,程序将对象的refcount减一。
